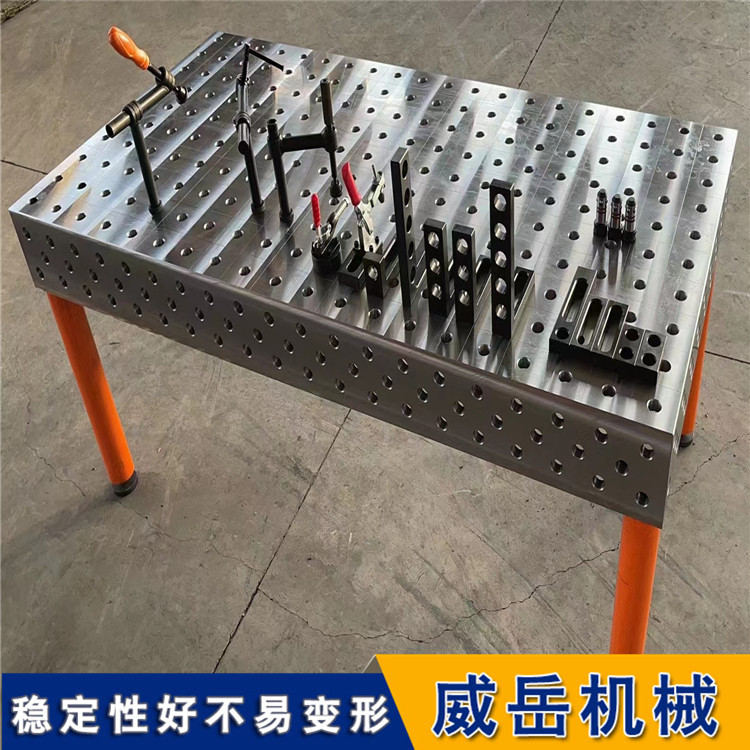

三维柔性焊接平台结构组合巧妙构思、灵活多样

三维柔性焊接平台采用可拆卸式条状台面板，台面可方便地延伸和扩展，组合。T型槽结构与滑块结合，各种夹具和定位模块可在台面上方便地定位，并连续调节。多样性的变化衍生产品，针对不同的用户群体。广泛应用于汽车制造业，建筑业，机械工程，板金加工，样品生产和产品研发等，并广泛应用与机器人配套的焊接工装。
三维柔性焊接平台的台面上刻有100mmX100mm的网格线可以使工件在台面上快速直线和直角定位。工件通常以台面两边的挡块为定位基准。当工件的长度和宽度与台面上的网格线不吻合时，通过直角定位块的连续调节使之到位。在二个轴线上同时连续调节的能力，保证了工件可以地在台面上的任意位置定位。经扩展的标准台面可模块化的定位和夹紧，大大节省设计和制作焊接工装的周期，重复性好，并大大节省工装投资。
三维柔性模块化组合焊接工作台的台面有铸铁台面和铝/铜复合台面两种：
1.铸铁平台面采用100mm宽的可拆卸铸铁条块组装而成，每条可承重1.5dun。如果需要，通过底框加强，可使全台面承重达5dun。铸铁台面热变形小，不粘焊接飞溅，析出的石墨   保护台面，广泛应用于各种电弧焊接。
2.铝/铜复合台面以100mm宽的可拆卸铝/铜复合条块组装而成每条可承重1.0dun。全台面承重可按照需要制造，主要适用于不锈钢构件的焊接。
三维柔性焊接平台面采用带孔格板形式，孔径有D28和D16两个系列。在高精度的台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除台面外，还有定位块，直角块，立柱，任意角度调整，V形块，销栓，各类快速夹具，间隙调整片及各种辅助模块。模块的设计构思巧妙，可以进行各种组合和反复应用。
用于模块之间互相紧固连接的销栓，内部采用三个同心珠。销栓松开时，珠退入销栓内，此时销栓可方便地插入模块的孔内。当用手逐渐拧紧时，三个珠逐渐弹出，自动对中并夹紧模块。用扳手扳紧后，其对模块的夹紧力可达5dun，剪切力可达25dun。
三维柔性焊接平板以其创意和创新的巧妙构思、灵活多样的结构组合，在机械焊接与切削行业的成功应用而多次获得德国巴伐利亚联邦金奖以及德国加工工业进步奖。在德国金属加工领域是有口皆碑的工装助手。
