怎样测量铸铁平尺的平行度和自然挠度？
发表于：2023-01-29 08:59:45
铸铁平尺的侧面对工作面的垂直度，将铸铁平尺放置在平板上，通过装有分度值为0.001mm的千分表表座，用标准圆棒在直角尺上对零。采用同样的方法，使表座靠着铸铁平尺的一个侧面，此时千分表的读数即为该侧面的垂直度误差值。同样的道理检测另一侧面的垂直度误差，取大误差值，将铸铁平尺以工作面为基面放在密平板上，通过装在表架上的分度值为0.001mm的千分表，在其工作面上测出至少三处的高度差值，即为平行度误差。铸铁平台的恢复及平面度介绍：铸铁平台主要适用于踪检验的任务，是在机械的制造中，必不可少的一种基本的工具。铸铁平台是一种量具，主要原理是应用的是游标读数。多用来对零件的内外径，还有宽度和长度进行测量，同时也能测量两件及多件的高度与深等，可以说，铸铁平台的应用是非常广泛的。铸铁平台需要进行热处理，因为它是一种大型铸件须要经过热处理才能提高本身的使用价值。桥形铸铁平台（平板）是指侧面形状为弓形，且有两个支撑座支撑，具有一个上测量面的平尺。
工字平尺是指截面的形状为工字形，具有上下两个测量面得平尺。
矩形铸铁平尺是指截面形状为矩形，具有上、下两个测量面得平尺。
平尺按材质分为：铸铁平尺、钢平尺和石平尺三种。
平尺按制造方法分为：研磨面平尺和刮研面平尺两种 。
平尺按其精度可以分为：0级、1级、2级、3级。
平尺的用途：主要用来测量工件的直线度和平面度。使用铸铁平尺进行测量时应注意： 使用铸铁平尺时，应按被测件的不同要求，选用不同准确度等级的平尺。铸铁平尺在几何量测量中，用模拟方法来体现基准直线，目前使用的平尺，较多的是铸铁平尺和石平尺。铸铁平尺用刮制法加工测量面，它的测量面能储存润滑油和容纳灰屑，增加了基准使用的平稳性、可靠性。石平尺有耐磨、稳定且使用方便的优点。平尺测量面的直线度是表征平尺质量的主要精度指标。

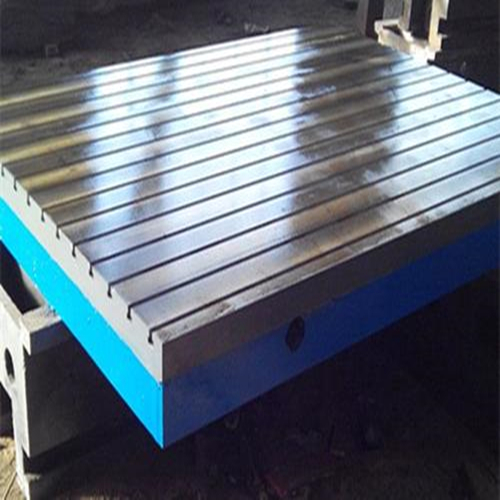

铸铁平台按结构分为筋板式和箱体式；铸铁平板的整体规格大为4米X8米，比此规格大的可以多块拼接，使用损坏后，可以重新修刮恢复其精度，可用涂色法检验零件平面度，具有准确性、直观、方便的优点。改铸铁平台的内在质量，机械制造中的重要工艺之一就是金属热处理和其它加工工艺相比，热处理一般不改变物件的表面化学成分。铸铁平尺的自然挠度：将铸铁平尺用等高块支承在距平尺两端2L/9的标准支承标记处并置于基准平面上，用分度为0.001mm的指示表或比较仪。在工作面长度中间测量读数，然后将等高块移至大支承距离位置(平尺两端)，稳定10min后由指示表或比较仪读数，两次读数值之差Y即为平尺的自然挠度。
铸铁平尺咨询17736965167的特性是指测量面为平面，用于测量工件平面形状、直线度、平面度的计量器具。
工字平尺是指截面的形状为工字形，具有上下两个测量面得平尺。
矩形铸铁平尺是指截面形状为矩形，具有上、下两个测量面得平尺。
平尺按材质分为：铸铁平尺、钢平尺和石平尺三种。
平尺按制造方法分为：研磨面平尺和刮研面平尺两种 。
平尺按其精度可以分为：0级、1级、2级、3级。
平尺的用途：主要用来测量工件的直线度和平面度。使用铸铁平尺进行测量时应注意： 使用铸铁平尺时，应按被测件的不同要求，选用不同准确度等级的平尺。铸铁平尺在几何量测量中，用模拟方法来体现基准直线，目前使用的平尺，较多的是铸铁平尺和石平尺。铸铁平尺用刮制法加工测量面，它的测量面能储存润滑油和容纳灰屑，增加了基准使用的平稳性、可靠性。石平尺有耐磨、稳定且使用方便的优点。平尺测量面的直线度是表征平尺质量的主要精度指标。
铸铁平台按结构分为筋板式和箱体式；铸铁平板的整体规格大为4米X8米，比此规格大的可以多块拼接，使用损坏后，可以重新修刮恢复其精度，可用涂色法检验零件平面度，具有准确性、直观、方便的优点。改铸铁平台的内在质量，机械制造中的重要工艺之一就是金属热处理和其它加工工艺相比，热处理一般不改变物件的表面化学成分。铸铁平尺的自然挠度：将铸铁平尺用等高块支承在距平尺两端2L/9的标准支承标记处并置于基准平面上，用分度为0.001mm的指示表或比较仪。在工作面长度中间测量读数，然后将等高块移至大支承距离位置(平尺两端)，稳定10min后由指示表或比较仪读数，两次读数值之差Y即为平尺的自然挠度。
铸铁平尺咨询17736965167的特性是指测量面为平面，用于测量工件平面形状、直线度、平面度的计量器具。
